全天候、大區域、高精度交通雷達感知
4D成像感知雷達
所屬分類
產品中心
咨詢電話：0318-7033658

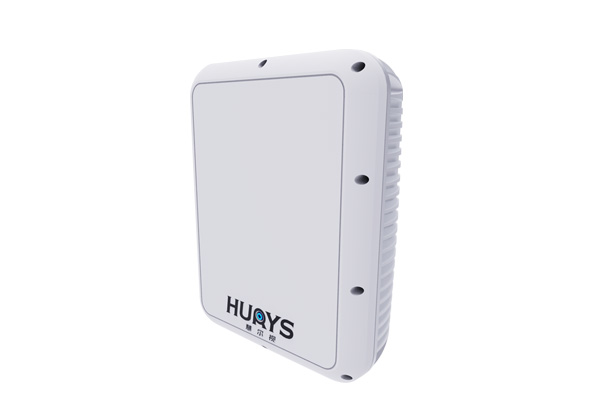

4D成像感知雷達
產品描述
產品概述
RHD H06型4D成像感知雷達采用全新高分辨率4D成像毫米波雷達感知前端，在保持原有3D毫米波雷達全天候全天時工作優勢的基礎上，大幅提升了探測視野、分辨率、點云數量，另外增加垂直掃描實現目標點云三維空間坐標獲取。最快20Hz的點云數據刷新率靈活應對各種靜止和運動檢測場景，適用于堆取料機等對料堆實時外廓的感知，以及滿足大型機械臂的距離監測和碰撞預警等工業需求
產品特點
高性能天線
新一代4D天線 MIMO天線前端
高密度點云
數據量飛躍性提升 更精細感知環境目標
高數據幀率
最高20Hz數據刷新率， 滿足運動機械快速感知需求
規格參數
| 指標項 | 參數值 |
| 工作頻段 | 80GHz |
| 最大檢測距離 | 500m |
| 最大點云數 | 800個/周期 |
| 測距精度 | ±0.2m |
| 距離分辨率 | 0.5m |
| 水平視野 | 110° |
| 垂直視野 | 28°（100米以內）、18°（200米處），逐漸變化 |
| 水平方位角精度 | ±0.1°@±15°，±0.5°@±60° |
| 角度分辨率 | 1.3°（水平方向），2.5°（俯仰方向） |
| 測速范圍 | ±200km/h（負值表示來向，正值表示去向） |
| 速度精度 | ±0.1km/h |
| 數據更新率 | 20Hz |
| 通訊接口 | RJ45，以太網 |
| 通訊協議 | Http，TCP，UDP單播，UDP組播 |
| 校時 | 支持NTP校時、手動校時 |
| 供電及功耗 | 典型工作電壓：24V DC；工作功耗：≤30W |
| 可靠性 | 工作溫度：-40℃~+70℃；工作濕度：5%~95%；防塵防水：IP67 |
| 重量及尺寸 | 重量：3.2kg；尺寸：252×200×78mm |
| 輸出數據 | 雷達點云/Cluster的ID、坐標、徑向速度、RCS |
典型應用

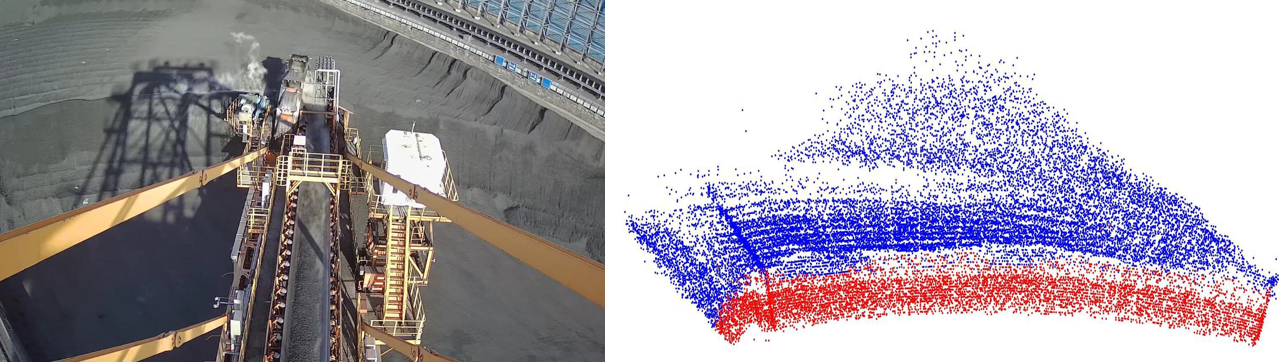

堆取料機實時運動感知料堆輪廓和堆取料機大臂碰撞檢測預警
